Пошаговый пример расчета вытяжного зонта

Расчет проведен согласно методике описанной в [1]. Подробнее о теоретической части расчета можно прочитать в нашей статье «Расчет вытяжного зонта«

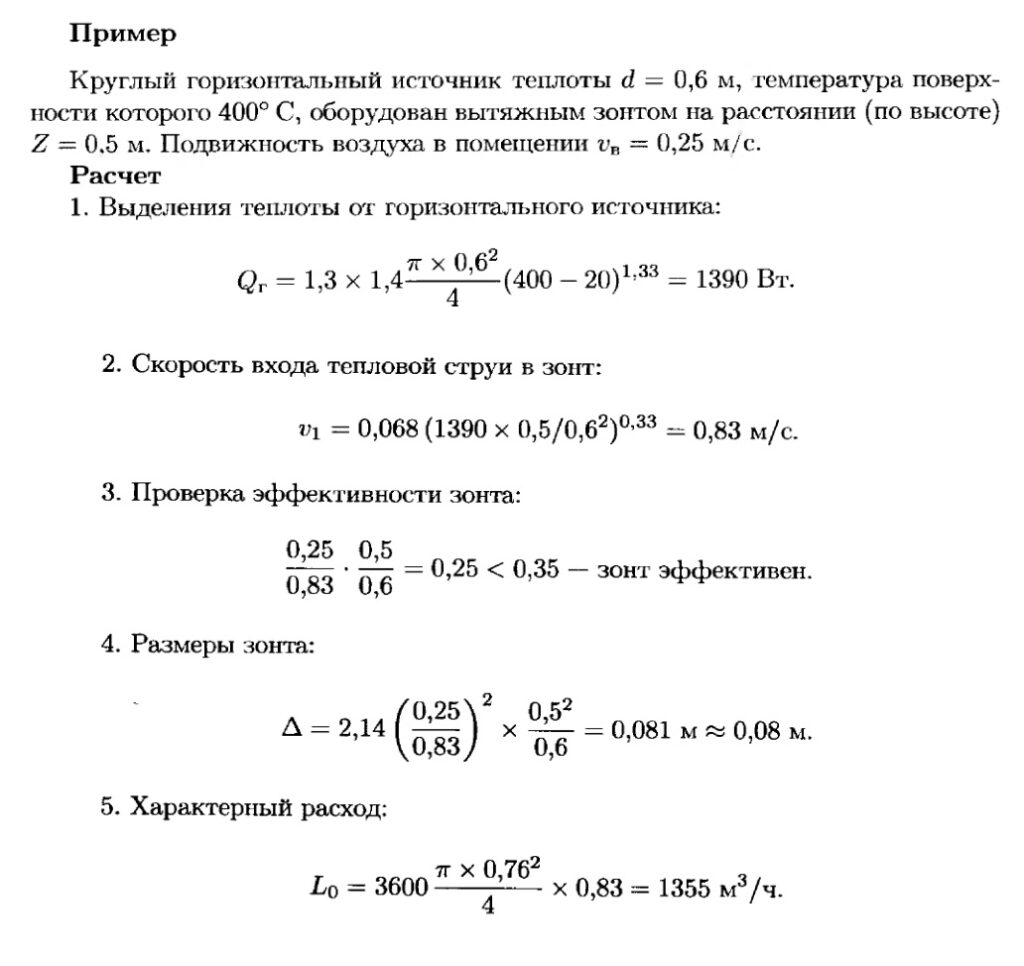

Исходные данные

Имеется круглый горизонтальный источник теплоты диаметром d=0.6 м, который способен нагревать свою поверхность до 400°С. Нам требуется рассчитать вытяжной зонт, который разместим на высоте Z=0.5 м от оборудования, подвижность воздуха в помещение примем v_в=0.25 м/с

1. Выделения теплоты от горизонтального источника:

Qг = 1,3*n-Fг (tп-tв)1,33

Qг=1,3*1,4*((π*0,6²)/4)*(400-20)^1,33=1390 Вт

2. Скорость выхода тепловой струи в зонт:

v1=0,068*(Q*Z/d2)0.33

v₁=0,068*(1390*(0,5/0,6)²)^0,33=0,83 м/с

3. Проверка эффективности зонта:

(vв/v1)*(Z/d)≤0.35

(0,25/0,83)*(0,5/0,6)=0,25<0,35 — значит зонт эффективен.

4. Размер зонта:

Δ=2,14*(vв/v1)2*(Z2/d)

Δ=2,14*(0,25/0,83)²*(0,5²/0,6)=0,081 м ≈0,08 м

5. Характерный расход:

L₀=3600*F_з*u₁

L₀=3600*((π*0.76²)/4)*0.83=1355 м³/ч

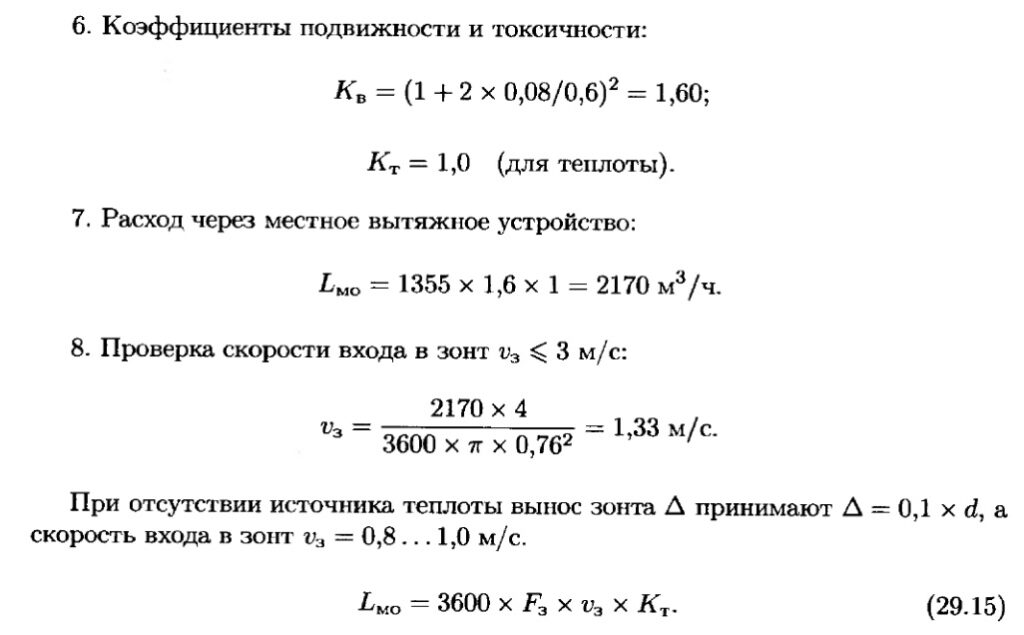

6. Коэффициенты подвижности и токсичности:

К_в=(1+2*0,08/0,6)²=1,6

К_т=1,0 (для теплоты).

7. Расход через местное вытяжное устройство:

L_мо=1355*1,6*1=2170 м³/ч

8. Проверка скорости входа в зонт v_з≤3 м/с:

vз=(2170*4)/(3600*π*0,76²)=1,33 м/с

При отсутствии источника теплоты вынос зонта Δ принимают равным Δ=0,1*d, а скорость входа в зонт v_з=0,8 … 1,0 м/с

L_мо=3600*F_з*v_з*К_т
